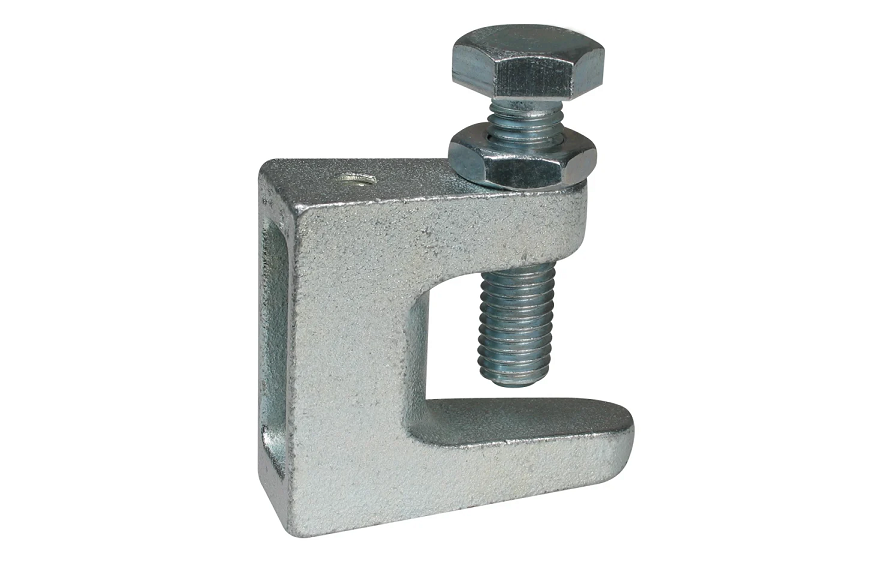

Струбцина WALRAVEN BIS VdS/FM литой чугун, M16/28мм

Артикул: 6003016

В избранное

Сравнить

Рейтинг:

(0 голосов)

1 370.25 руб. (шт)

Количество:

Доставка по Москве и области в день заказа

По России - бесплатная доставка до Транспортной компании

Заказ отгружается кратно упаковке

Сравнить

Название

Артикул

Размер

Цена за шт

Количество

Размер	M16/28мм
Материал	Чугун

Струбцина WALRAVEN BIS UL литой чугун

для монтажа на стальных балках без сварки или сверления
согласно предписаниям VdS балочные зажимы для труб диаметром более DN65 должны быть защищены от бокового сползания опоры при помощи фиксирующей полосы (арт. 601 5 ХХХ)
с шестигранным болтом DIN 933 класса 8.8 (конец болта врезающийся (RS) согласно EN ISO 4753) и контргайкой
материал: балочный зажим из литого чугуна; болт из закаленной стали, гайка из стали, электролитически оцинкованы
см. также: BIS Фиксирующая полоса (page K 20 06)

Арт. №	Код	A (мм)	R	G	B (мм)	H (мм)	SW1 (мм)	Fa,z (H)	FM	VdS	Уп.мин
6003006	TK10-M6	≤23	M6	M10	50	45	17	2 500	-	-	50
6003008	TK10-M8	≤23	M8	M10	50	45	17	2 500	-	VdS	50
6003010	TKN10-M10	≤20	M10	M10	44	42	17	2 500	FM	VdS	50
6003310	TK16-M10	≤28	M10	M12	58	58	19	2 500	FM	VdS	25
6003012	TK12-M12	≤26	M12	M10	58	54	17	3 500	FM	VdS	25
6003016	TK16-M16	≤28	M16	M12	58	58	19	5 500	FM	VdS	25
6003905	TKN8-D9	≤18	Ø 9 mm	M8	38	35	13	1 200	-	VdS	50
6003908	TK10-D9	≤23	Ø 9 mm	M10	50	45	17	2 500	-	VdS	50
6003910	TKN10-D11	≤20	Ø 11 mm	M10	44	42	17	2 500	FM	VdS	50
6003912	TK12-D13	≤26	Ø 13 mm	M10	58	54	17	3 500	FM	VdS	25
