Гайка профиля TERMOCLIP (ТЕРМОКЛИП) двойная 28 4F2 M8 оцинкованная сталь, M8 23x74x4 мм

Гайка профиля TERMOCLIP (ТЕРМОКЛИП) двойная 28 4F2 M8 оцинкованная сталь

Назначение

Резьбовая пластина, вставляемая в шину 28х18; 28х30. Пластина с резьбой предназначена для прикрепления шпилек к монтажным шинам или консолям. Чтобы предотвратить непредвиденное ослабление соединения, рекомендуется зафиксировать пластину с помощью гайки с шайбой.

Материал

Сталь, гальваническое покрытие цинком.

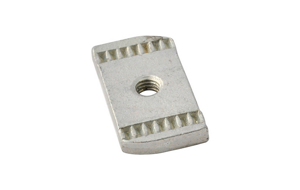

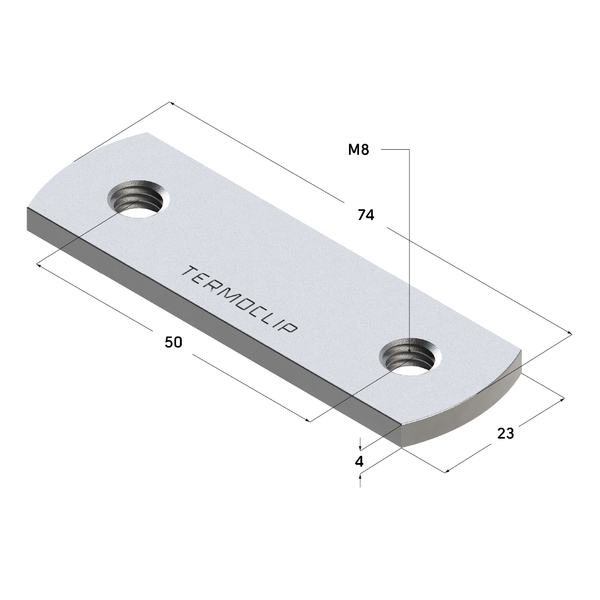

Длина, мм	Ширина, мм	Толщина металла, мм	Резьба	Вес, кг	Артикул
74	23	4,0	М8	0,044	09109001

Нагрузки. Гайки профиля

Наименование	Профиль	Мах. рекомендуемая нагрузка (растяжение) Frec,кН	Мах. рекомендуемая нагрузка (срез) Vrec,кН	Момент затяжки,Нм
Гайка профиля 28
М8	28х18	1,7	0,3	8
М8	28х30	2,0	0,4	8
М10	28х18	2,0	0,3	8
М10	28х30	2,2	0,4	8
Гайка профиля универсальная 28-40
M8	28х18	2,0	0,7	10
M8	28х30	2,2	0,7	10
M8	38х40	2,4	0,7	10
M10	28х18	2,4	0,8	15
M10	28х30	4,0	0,8	15
M10	38х40	6,0	0,8	15
M12	28х18	4,0	1,0	20
M12	28х30	6,0	1,0	20
M12	38х40	7,5	1,0	20
Гайка профиля 38-40
М8	38х40	4,0	2,0	20
М10	38х40	8,0	2,5	40
М12	38х40	8,0	3,0	50



Наименование	Профиль	Мах. рекомендуемая нагрузка (растяжение) Frec,кН	Мах. рекомендуемая нагрузка (срез) Vrec,кН	Момент затяжки,Нм
Гайка профиля 41
М8	41х21	5,0	5,0	20
М8	41х41	5,0	5,0	20
М8	41х62	8,0	5,0	20
М10	41х21	5,0	5,0	40
М10	41х41	5,0	5,0	40
М10	41х62	8,0	5,0	40
М12	41х21	5,0	5,0	50
М12	41х41	5,0	5,0	50
М12	41х62	8,0	5,0	50
Гайка профиля двойная 28
М8	28х18	2,0	0,7	10
М8	28х30	2,2	0,7	10

Расчеты стальных конструкций монтажных систем следует выполнять на основе расчетных сертифицированных программ с учетом требований:
СП 20.13330.2011 «Нагрузки и воздействия»;
СП 16.13330.2011 «Стальные конструкции»;
СП 70.13330.2012 «Несущие и ограждающие конструкции».

Монтаж

• После позиционирования следует закрепить резьбовую пластину с помощью гайки и шайбы.

Преимущества Гайка профиля двойная 28

1. Простота монтажа;
2. Возможно свободное перемещение в направляющих, монтажных профилях.
